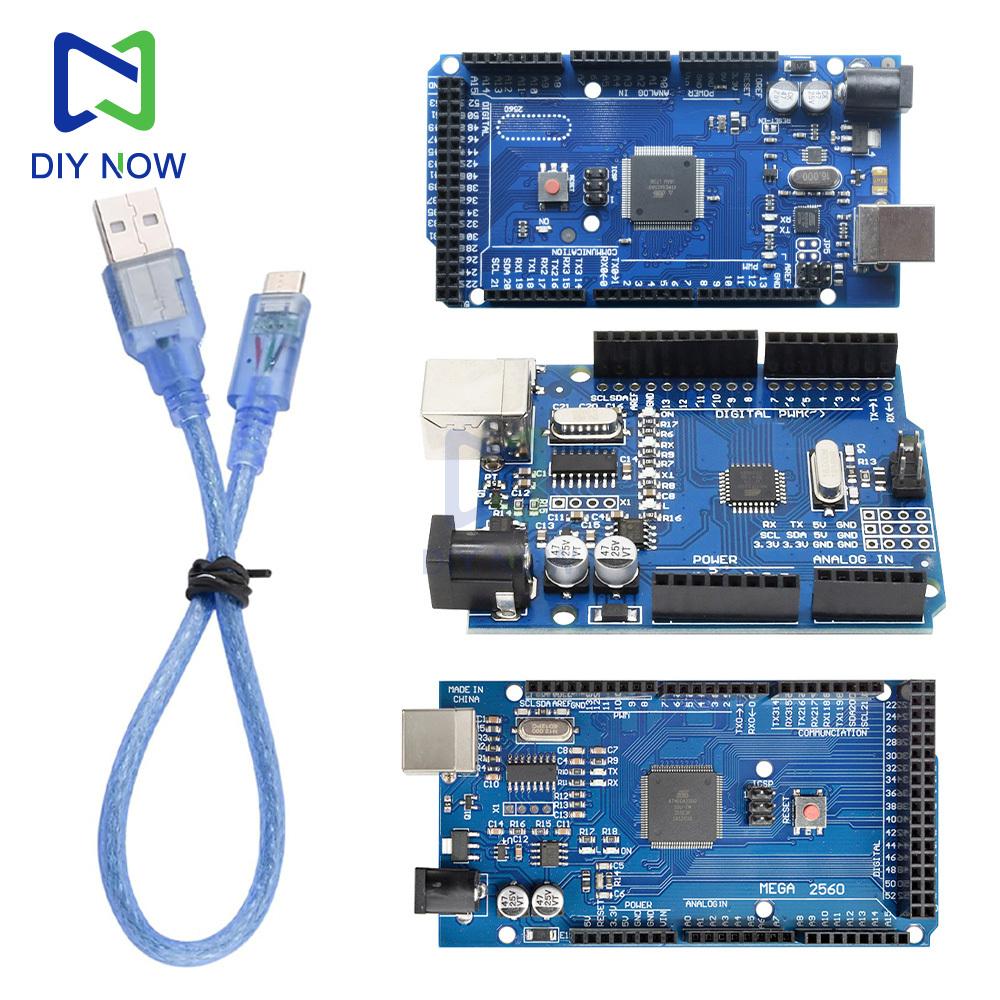

Per Arduino Leonardo R3 ATMEGA16U2 / ATMEGA328P Chip CH340G Scheda di Sviluppo WeMos ESP8266 CH340C DM Strong Micro USB

Sostanza chimica altamente preoccupante : nessuna genere : Modulo Marchio : FAI DA TE ORA Origine : La Cina continentale Condizione : Nuovo

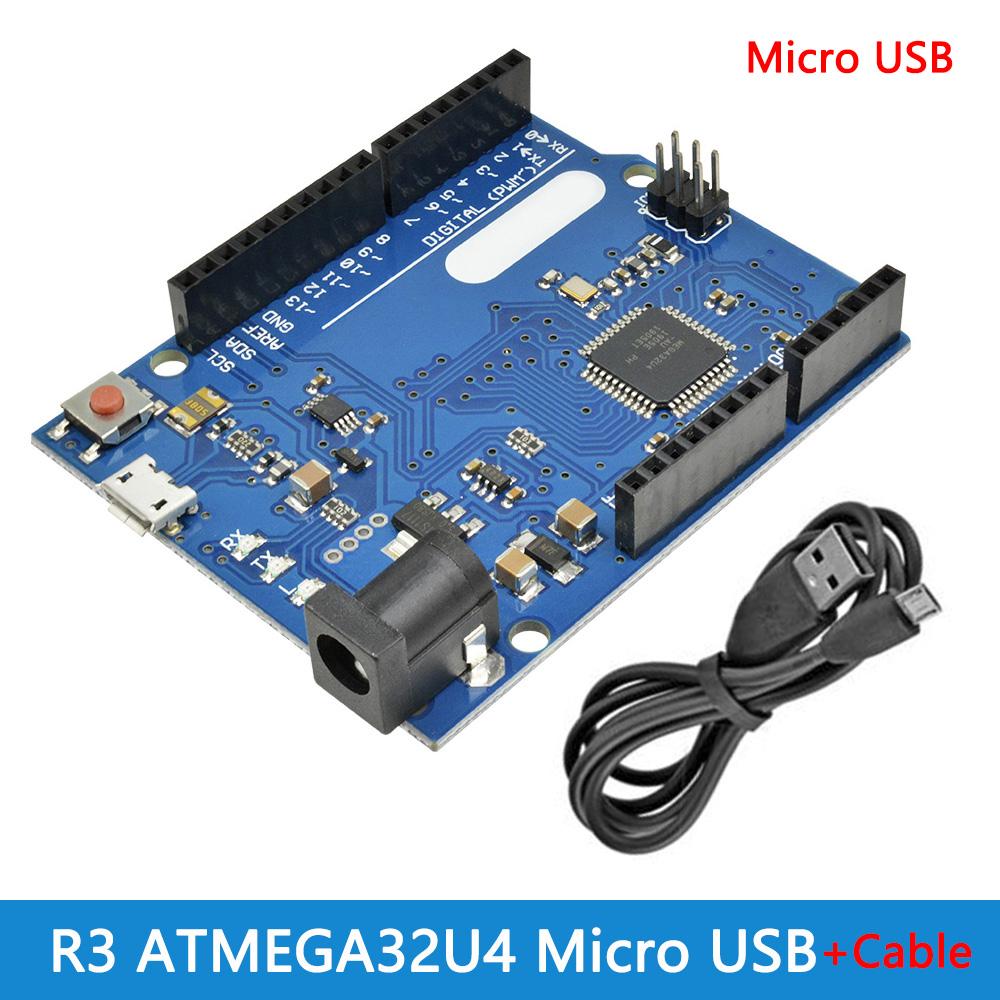

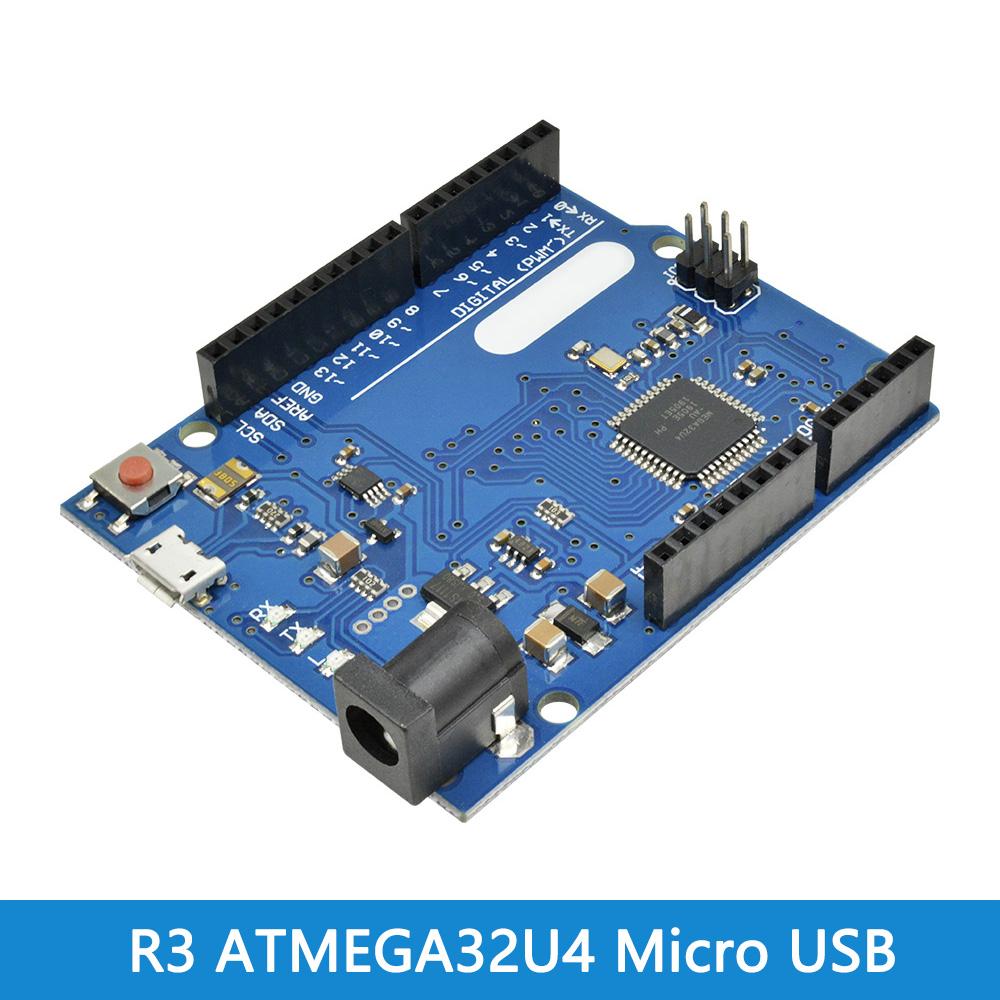

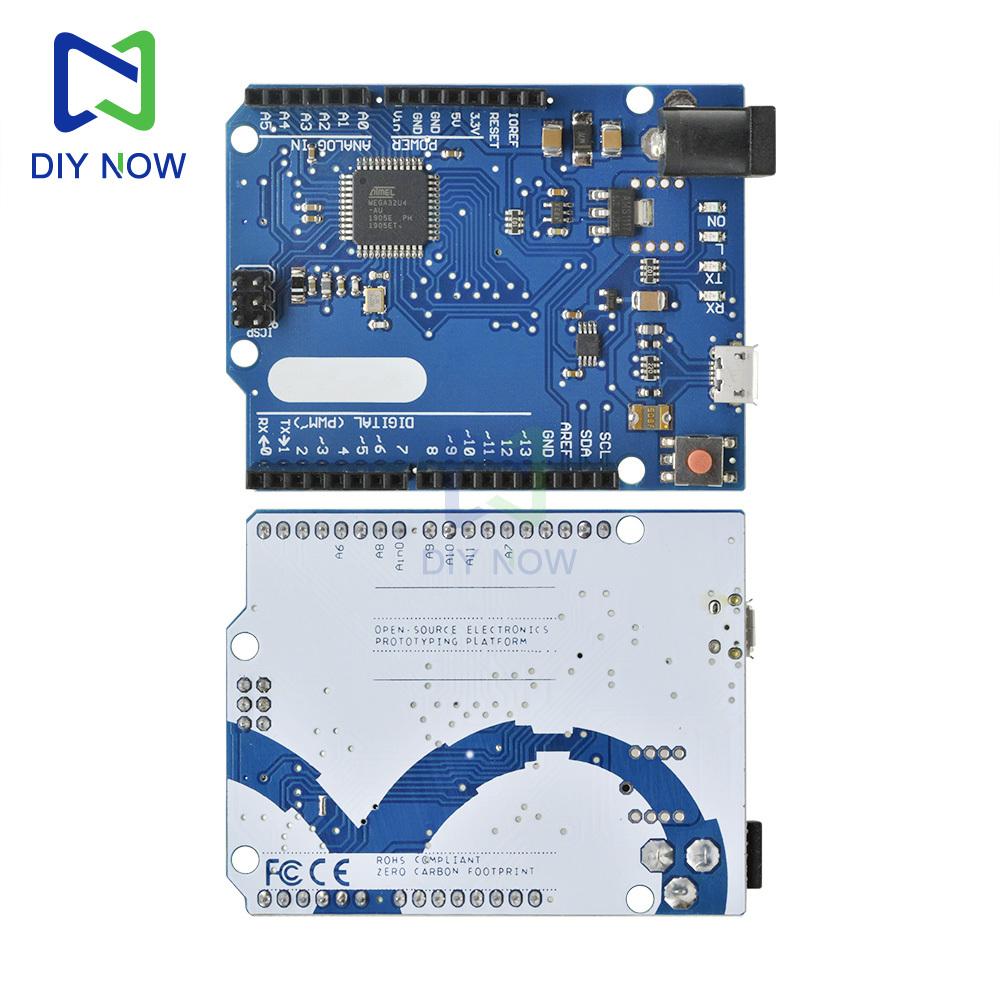

Parametri del prodotto: •Controller: ATmega32u4 MU •Frequenza di lavoro: 16 MHz •Tensione di funzionamento: 5V •Tensione di ingresso (consigliato): 7-12V •Porta IO digitale: 20 •Canale PWM: 7 •Ingresso analogico: 12 •Corrente massima ammissibile della porta digitale/analogica a 5V: 40 mA •Corrente massima ammissibile della porta digitale/analogica a 3,3 V: 50 mA •Memoria Flash: 32 KB (ATmega32u4) di cui 4 KB utilizzati dal bootloader •SRAM: 2,5 KB (ATmega32u4) •EEPROM: 1 KB (ATmega32u4) La lunghezza del cavo dati è di circa 30 cm

Lista spedizioni: 1 * modulo 1 * linea dati

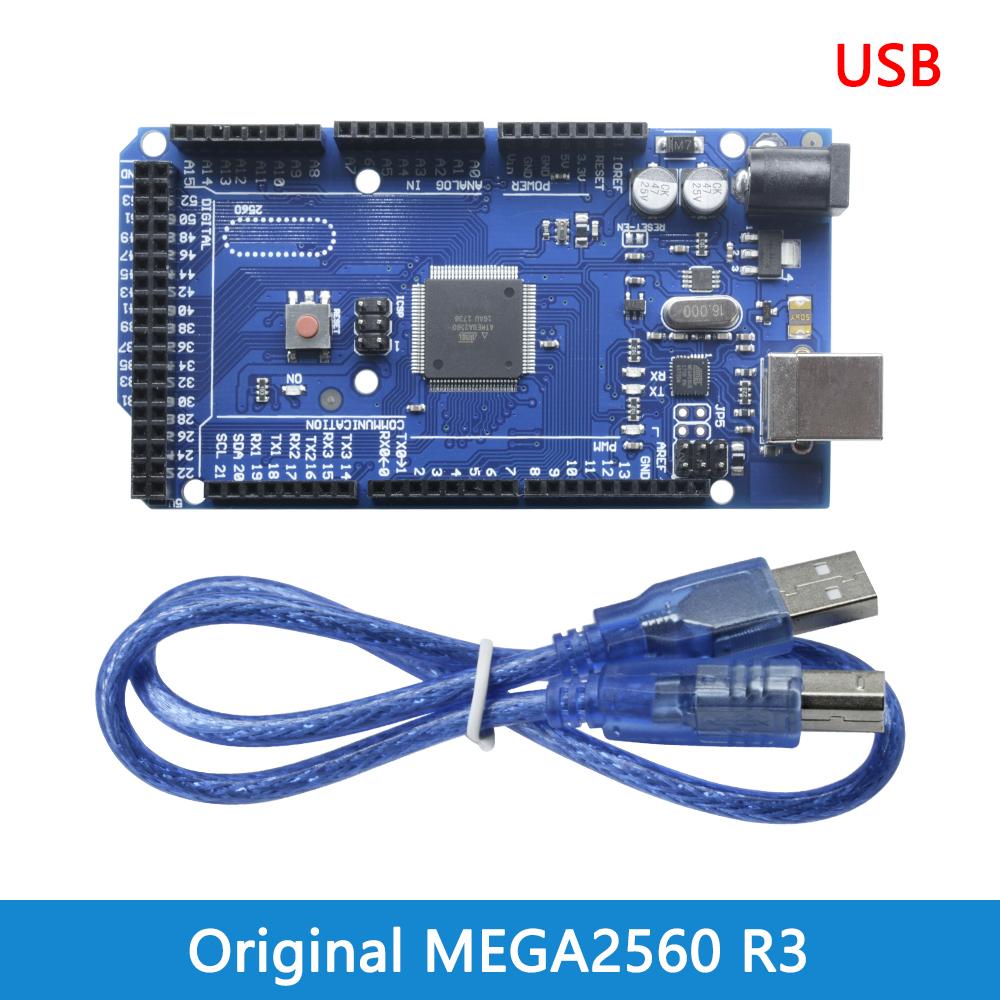

introduzione al prodotto Mega ha due opzioni di alimentazione: alimentazione diretta tramite USB o alimentatore esterno.. La selezione dell'alimentatore cambierà automaticamente. Per l'alimentazione esterna, puoi scegliere un adattatore AC-DC o una batteria.. L'intervallo di tensione limite di questa scheda di controllo è 6V~12V, ma se la tensione fornita è inferiore a 6V, la porta I/O potrebbe non essere in grado di fornire 5V, quindi sarà instabile; se la tensione fornita è maggiore di 12V, il regolatore di tensione potrebbe avere una protezione da surriscaldamento, ed è più probabile che danneggi l'Arduino MEGA. Pertanto, l'alimentatore operativo consigliato è 6,5~12V, e l'alimentatore consigliato è 7V o 12V.

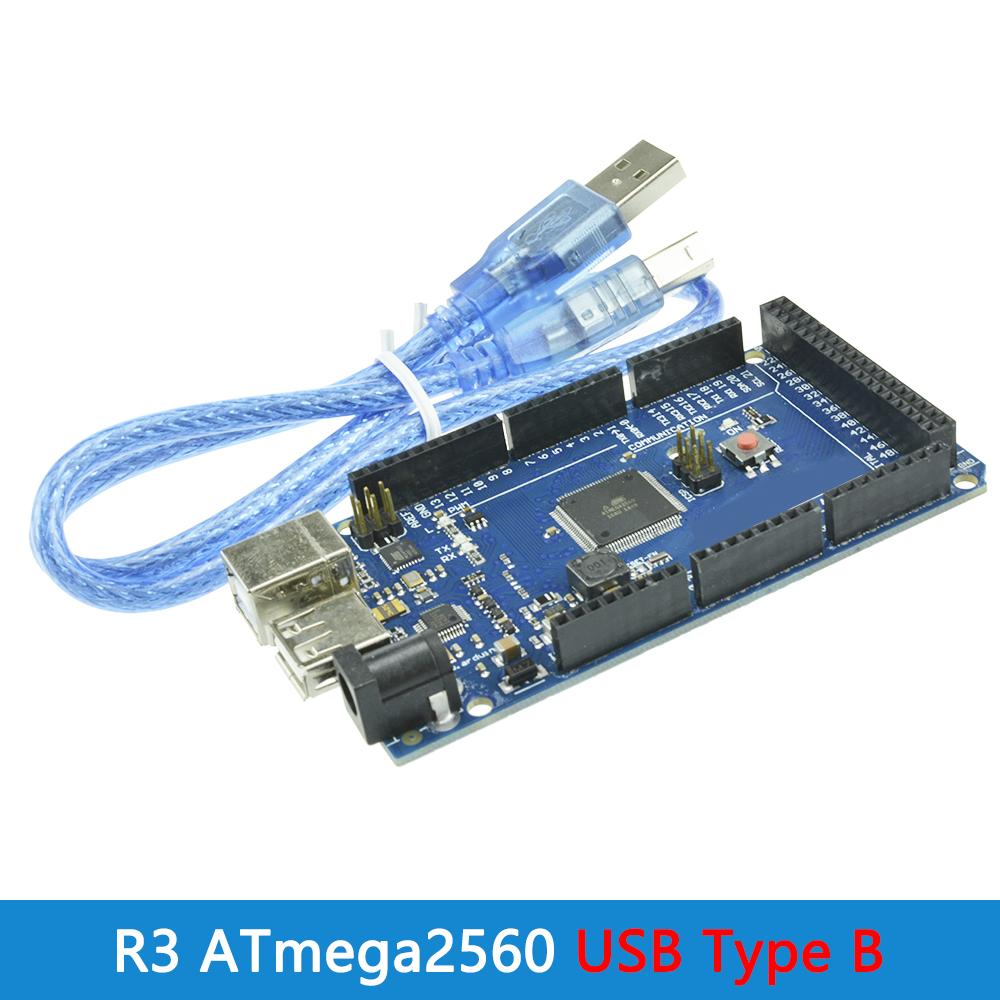

Parametri del prodotto Modello di prodotto: ATmega2560 Tensione di esercizio; 5V Tensione di ingresso; 7-12V Alimentatore UT; 6-20V Pin di ingresso e uscita digitali; 54 (15 dei quali forniscono uscita a modulazione di larghezza d'impulso) Pin di ingresso analogici; 16 Corrente CC per ogni pin di ingresso/uscita; 40mA Corrente continua per pin 3.3V; 50mA Memoria; 256 kilobyte, di cui 8 kilobyte sono utilizzati dal boot loader SRAM 5KB Memoria a sola lettura cancellabile elettricamente; 4 KB Velocità dell'orologio; 1 6MHz

Lista di consegna 1 * modulo 1 * cavo USB

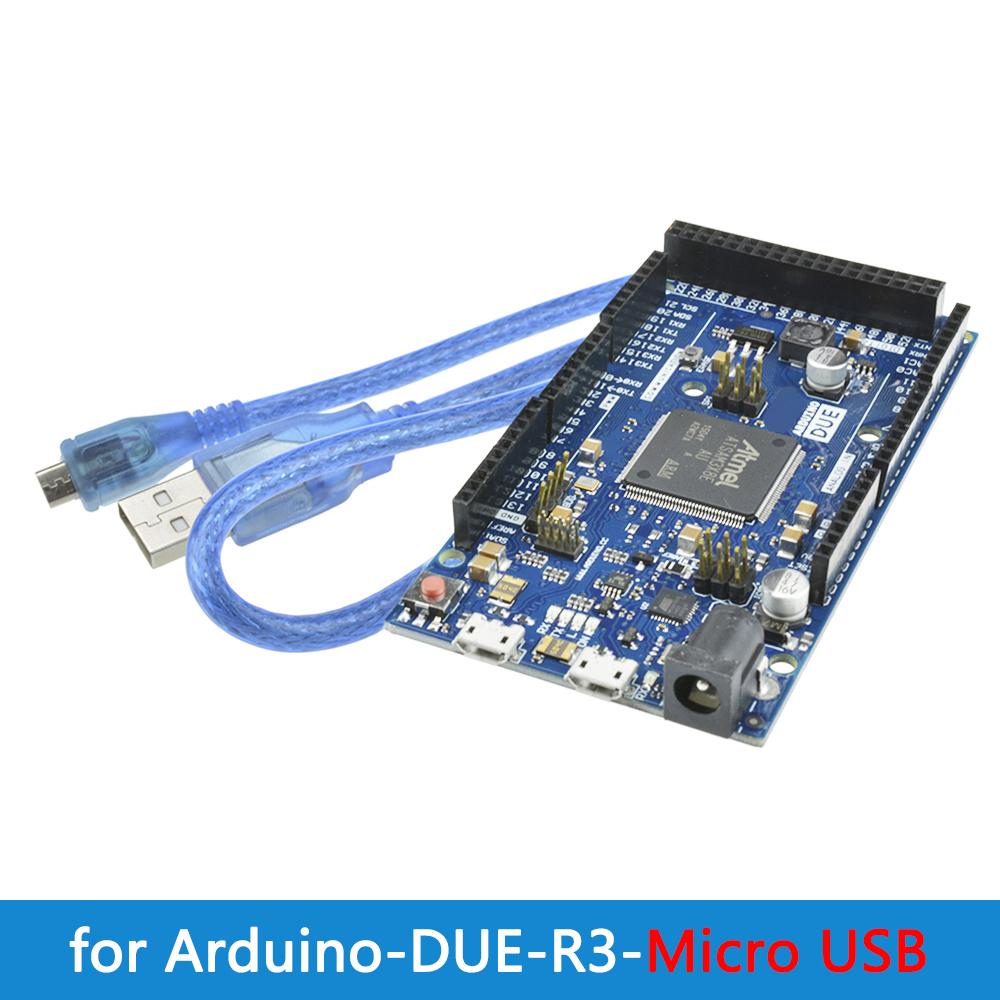

Descrizione del prodotto: Due è un prodotto speciale. Attualmente, non ci sono molti Shield compatibili con Due conosciuti, principalmente a causa delle differenze nelle librerie di classe.. Arduino MEGA 2560 e Due hanno le stesse definizioni dei pin, ma i parametri di alimentazione delle porte I/O sono diversi. C'è un avviso sul sito ufficiale di Ard Due: Il nostro negozio ha condotto test rigorosi su ogni Due prima della consegna.. Si prega di leggere attentamente le istruzioni e i documenti pertinenti sul sito ufficiale di Due prima dell'uso.. Il nostro negozio non è responsabile per eventuali danni a Due causati da un uso improprio. Per ulteriori soluzioni ai problemi relativi a Due, puoi cercare nel forum ufficiale A: l È stata selezionata la porta di download USB sbagliata. Si prega di controllare la porta di download che corrisponde alla connessione effettiva del cavo USB a Due nella barra del menu Scheda nel software Ard 1.5.x.

Parametri del prodotto: Processore AT91SAM3X8EA Tensione operativa 3,3V Tensione di ingresso 7-12V Tensione di ingresso (limite) 6-20V Porte I/O digitali 54 (12 Uscite PWM) Pin di ingresso analogico 12 Pin di uscita analogica 2 (conversione digitale-analogica) Porta I/O maschio corrente totale uscita CC 130mA Il pin di alimentazione da 3,3 V può fornire una corrente di 800 mA Il pin di alimentazione a 5V può fornire una corrente di 800 mA Capacità memoria flash interna 512KB SRAM96 KB (due banche: 64KB e 32KB) Frequenza di clock 84 MHz

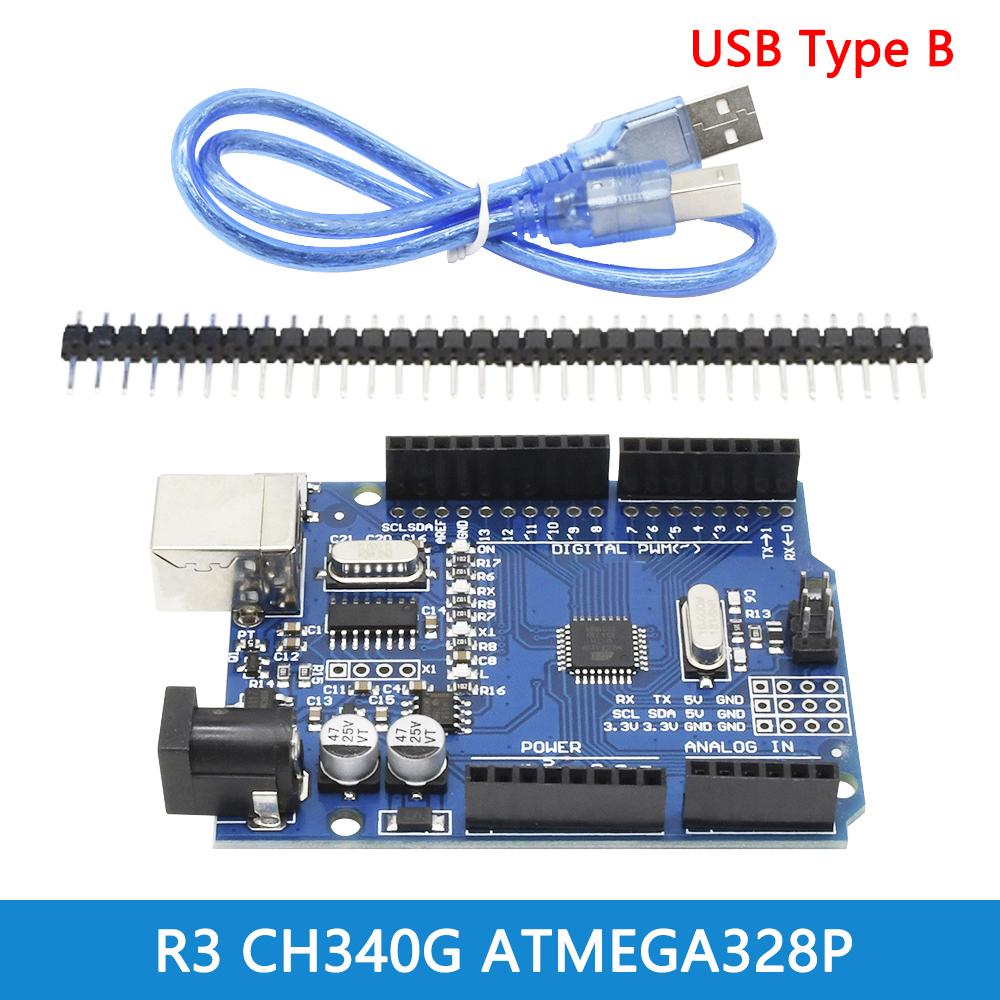

Lista di consegna: 1 * modulo 1 * cavo USB Panoramica del Prodotto: La scheda di sviluppo R3 è una scheda a microcontrollore basata su ATmega328P. Ha 14 pin di ingresso/uscita digitali (6 dei quali possono essere utilizzati come uscite PWM), 6 ingressi analogici, clock a cristallo da 16 MHz, connessione USB, jack di alimentazione, interfaccia IIC, SPI e pulsante di reset. Deve solo essere collegato al computer tramite un cavo dati USB per l'alimentazione, il download del programma e la comunicazione dei dati.

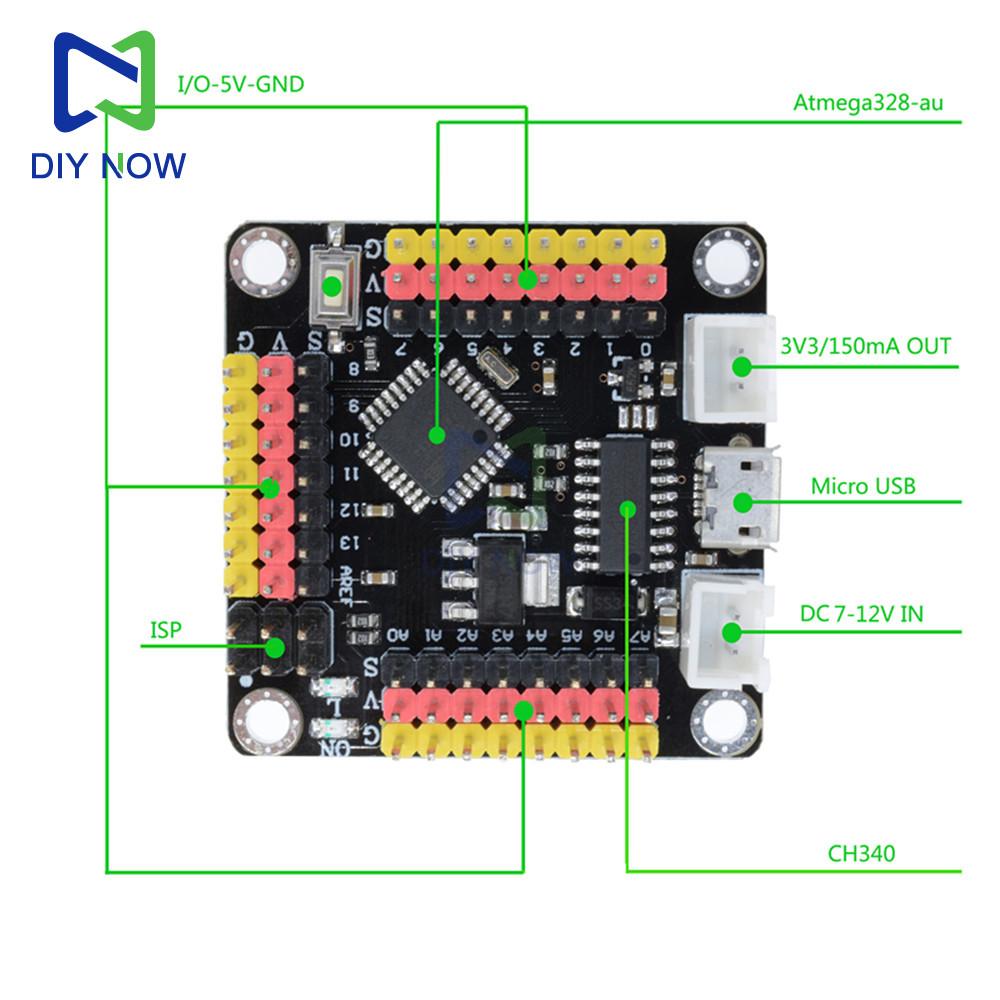

Parametri: Tensione di alimentazione USB: 5V Tensione di alimentazione della porta CC: 7V-12V Modello del controller principale: ATMEGA328P Modello chip porta seriale USB: CH340G 10 porte digitali: 14 (6 dei quali possono essere utilizzati come porte PWM) Alimentatore esterno limite di corrente 1A Limite di corrente porta I0 40mA Pin di ingresso analogici: 6 (di cui 2 possono essere utilizzati come interfacce 12C) Capacità di memoria flash: 32KB (2KB di cui è stato utilizzato come spazio BootLoader) SRAM: 2KB EEPROM: 1KB Frequenza di clock: 16MHZ Introduzione allo spillo: Pin di alimentazione: La scheda di sviluppo può fornire uscite di tensione da 3,3 V e 5 V, e il pin Vin può essere utilizzato per alimentare la scheda di sviluppo da un alimentatore esterno. Pin di ingresso analogico: Pin di ingresso analogico, la scheda di sviluppo può leggere segnali analogici esterni, A0~A5 sono pin di ingresso analogico. Spilla digitale: R3 ha 14 pin di I/O digitali, 6 dei quali possono essere utilizzati per PWM (modulazione della larghezza di impulso) produzione. I pin digitali sono usati per leggere valori logici (0 o 1) o come pin di output digitali per pilotare moduli esterni. I pin contrassegnati con "~" possono generare PWM. Pin TX e RX: I due pin contrassegnati con TX (trasmettere) e RX (ricevere) vengono utilizzati per la comunicazione seriale. Le luci LED contrassegnate con TX e RX sono collegate ai pin corrispondenti e lampeggeranno a velocità diverse durante la comunicazione seriale. Pin 13: La scheda di sviluppo contrassegna il 13° pin, collegato al LED integrato, e il LED può essere controllato controllando il pin 13. Generalmente, la luce di bordo lampeggia quando la scheda di sviluppo viene alimentata, il che può aiutare a rilevare se la scheda di sviluppo è normale.

Come usare: Scarica IDE Collega la scheda di sviluppo, installa il driver, seleziona la scheda nell'IDE Selezionare la porta COM, che può essere verificata nel gestore dispositivi È meglio selezionare prima il programma di routine integrato e masterizzarlo.

Lista di consegna: Modulo X1 Connettore a pin X1 Cavo dati X1 Caratteristiche del prodotto: 1. Questa versione è ottimizzata rispetto alla versione originale, il che non solo garantisce la piena compatibilità con la versione originale, ma facilita anche l'uso da parte di tutti. 2. Il circuito di RESET è stato migliorato per prevenire il reset accidentale di RESET e il circuito è più stabile. 3. Oltre a fornire la tradizionale funzione da porta USB a seriale, gli utenti possono anche programmare e definire autonomamente altre funzioni. 4. Più funzioni, come la configurazione della porta USB come mouse, tastiera, joystick per videogiochi, fotocamera, ecc. 5. Risolta l'incompatibilità e l'instabilità della tradizionale scheda 2560 sui sistemi win7 e win8.

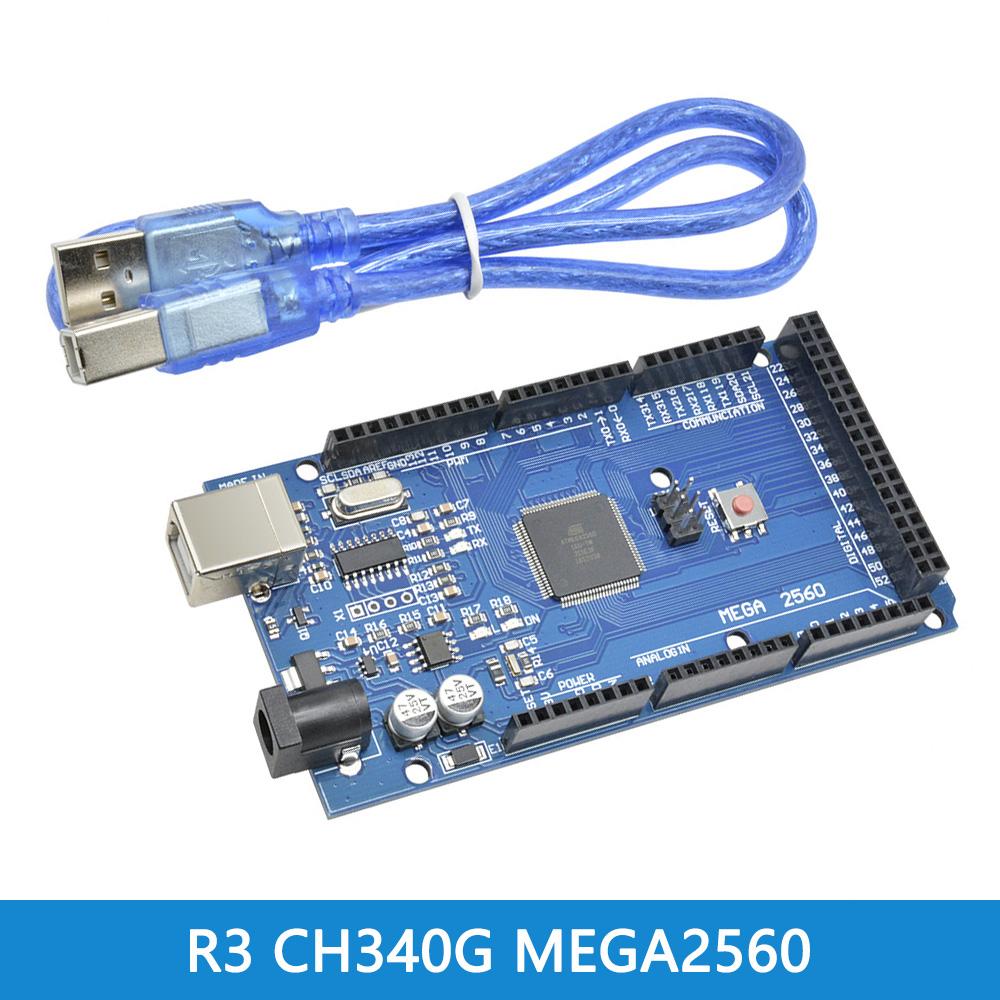

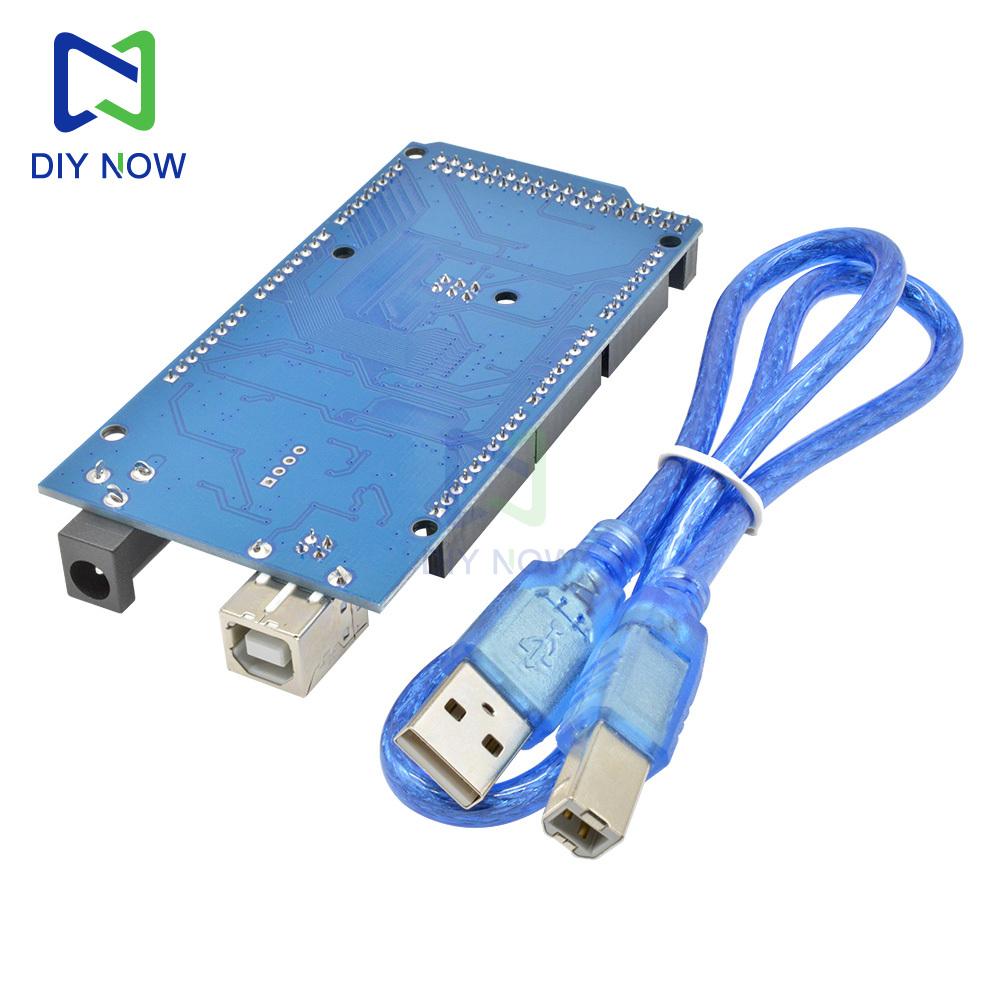

Parametri del prodotto: Interfaccia del prodotto: Interfaccia di tipo B/TIPO C Tensione di lavoro: 5v Tensione di ingresso: 7-12V Tensione UT: 6-20V Pin di ingresso analogici: 16 Corrente continua di ogni pin di ingresso/uscita: 40mA Velocità dell'orologio: 16 MHz

Come usare: 1. Scarica l'IDE di Ard Indirizzo di download: http://Ard.cc/en/Main/Software (copia e apri) 2. Scarica driver chip USB Indirizzo di download: http:www.wch-ic.com/download/list.asp?id=126 3. Collega la scheda di sviluppo 2560, il driver verrà installato automaticamente 4. Seleziona la scheda MEGA2560 in die 5. Seleziona la porta COM, che puoi controllare in 'Questo PC', la porta sulla tua scheda di sviluppo 2560 6. Per prima cosa, seleziona il programma di routine che viene fornito con Ard e caricalo.

Vantaggi: 1. Risolvere completamente l'incompatibilità e l'instabilità della tradizionale scheda 2560 sui sistemi win7 e win8. 2. Il chip di controllo principale ATMEGA2560-16 rimane invariato e il chip USB 16u2 viene sostituito. Il team di progetto Ard ha le proprie idee per il lancio di prodotti utilizzando le versioni ATMEGA8U2 e ATMEGA16U2. Nella maggior parte delle applicazioni, questi chip con interfaccia USB vengono utilizzati solo come porte seriali per il "flashing" e la comunicazione. L'utilizzo di chip USB professionali non solo può ridurre i costi, ma anche soddisfare i requisiti dell'applicazione.

Elenco prodotti cablaggio 1: 1 X R3 versione migliorata 1X cavo di collegamento

Descrizione: Mega ADK è un controller orientato ai dispositivi basato su Arduino, di dimensioni molto ridotte e compatibile con MEGA ADK e Google ADK. Mega ADK consente lo sviluppo utilizzando l'ADK di Google e può essere eseguito su 2.3.4 o 3.1. È possibile collegare un gran numero di sensori e moduli applicativi, come sensori Hall, moduli pulsanti, termistori, accelerometri, LDR, potenziometri, sensori tattili, sensori joystick e moduli MOSFET, ecc.

Specifiche tecniche: Controllore: ATmega2560 Tensione di esercizio: 5V Tensione di ingresso: 7-12V Tensione massima: 6-15V Porte digitali: 54 (di cui 14 sono uscite PWM) Porte analogiche: 16 Corrente di uscita porta IO: 40 mA Corrente di uscita alimentazione 3,3V: 100 mA Veloce: 256 KB di cui 8 KB utilizzati dal bootloader SRAM: 8 KB EEPROM: 4 KB Oscillatore a cristallo: 16 MHz

Lista di consegna: Modulo X1 Cavo dati X1 etichetta:sì
