Caratteristica:
1. Kit completo: Nel pacchetto sono inclusi controller 22A, pannello GD01, acceleratore a pollice 130X, sensore di pedalata assistita 8C e cavo di connessione 1T2, il kit completo sarà sufficiente per soddisfare le tue esigenze di aggiornamento della tua bici.

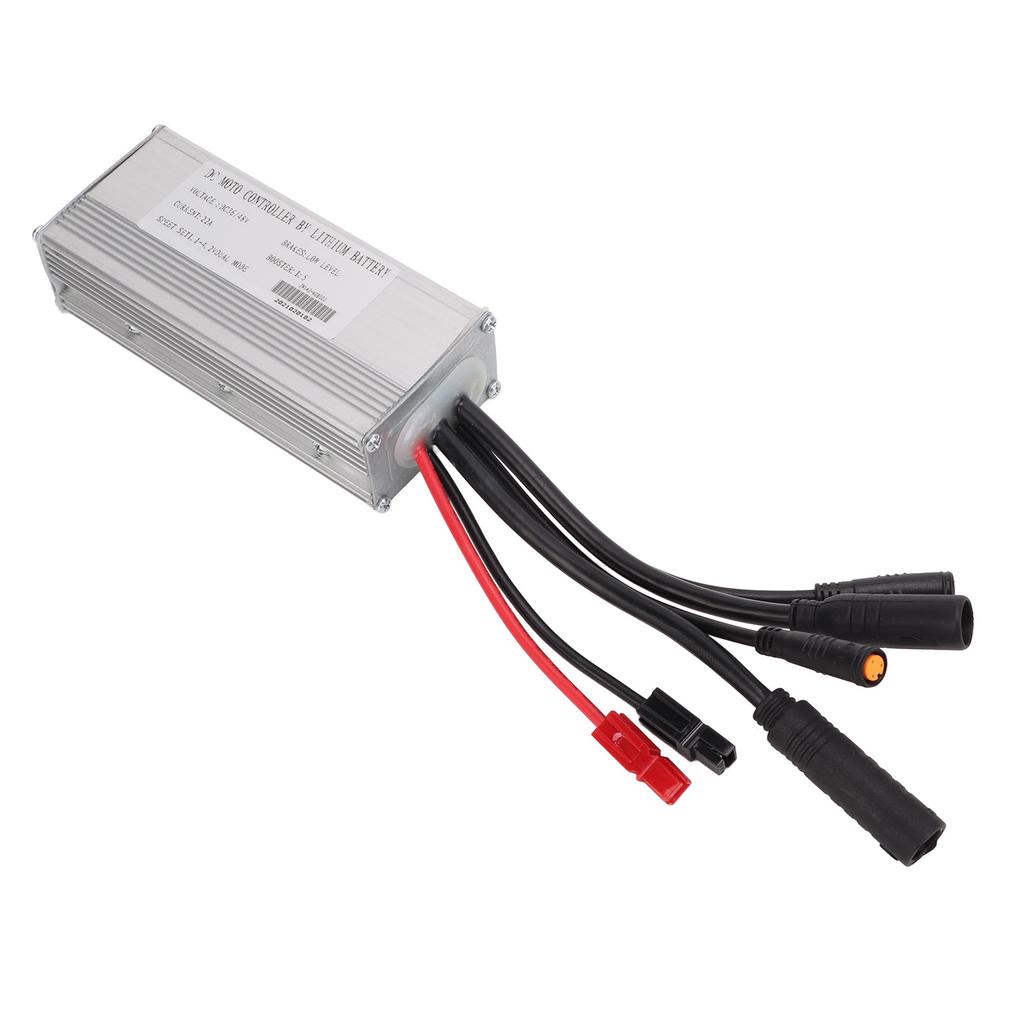

2. Alloggiamento esterno del controller: L'alloggiamento del controller è realizzato in metallo di alta qualità con scanalature, progettato per proteggere i circuiti interni dal sovraccarico termico grazie al buon effetto di dissipazione del calore.
3. Pannello GD01: Il pannello è realizzato in materiale ABS di alta qualità, leggero e resistente, con pregevole fattura, buona tenacità e prestazioni impermeabili, fornendo una migliore protezione per il circuito interno e rendendolo più durevole.
4. Funzione del pannello: Il pannello GD01 può essere compatibile con tensioni di 36V e 48V. Quando si va in bicicletta, il prodotto visualizzerà molti dati utili sulla tua bicicletta, come: display di potenza intelligente, riflette veramente la carica della batteria, registra il consumo di energia in tempo reale, assicura l'autonomia di guida, controllo del faro, regolazione della luminosità della retroilluminazione a 3 livelli, controllo a cinque velocità, visualizzazione del chilometraggio, visualizzazione del codice di errore, aiuta a promuovere la modalità di 6 km/h, ecc.
5. Ampiamente uso: Applicabile a motore da 500W. Principali utilizzi: Bicicletta elettrica fai da te, veicolo elettrico, scooter elettrico, auto pieghevole, ecc.. Facile da mantenere, la modifica a batteria al litio della bicicletta migliora notevolmente il divertimento della guida, il che è adatto per i ciclisti che amano le sfide.
Specifiche:
Tipo di elemento: Controller motore bici elettrica
Materiale: Lega di alluminio, plastica ABS
Dimensione della scatola del controller: circa. 120 x 53 x 32 mm / 4,7 x 2,1 x 1,2 pollici (Errore ammissibile per la misurazione manuale)
Dimensioni del pannello: circa. 82 x 48 mm / 3,2 x 1,8 pollici (Errore ammissibile per la misurazione manuale)
Peso: circa. 632 g / 22.2 oz
Tensione nominale del controller: CC 36V / 48V
Corrente massima del controller: 22A
Impostazione della velocità del controller: 1-4.2v
Ingresso freno controller: Basso livello
BOOSTER:1:5
Potenza del motore applicabile: 500W
Tipo di giunto: Giunto Completamente Impermeabile

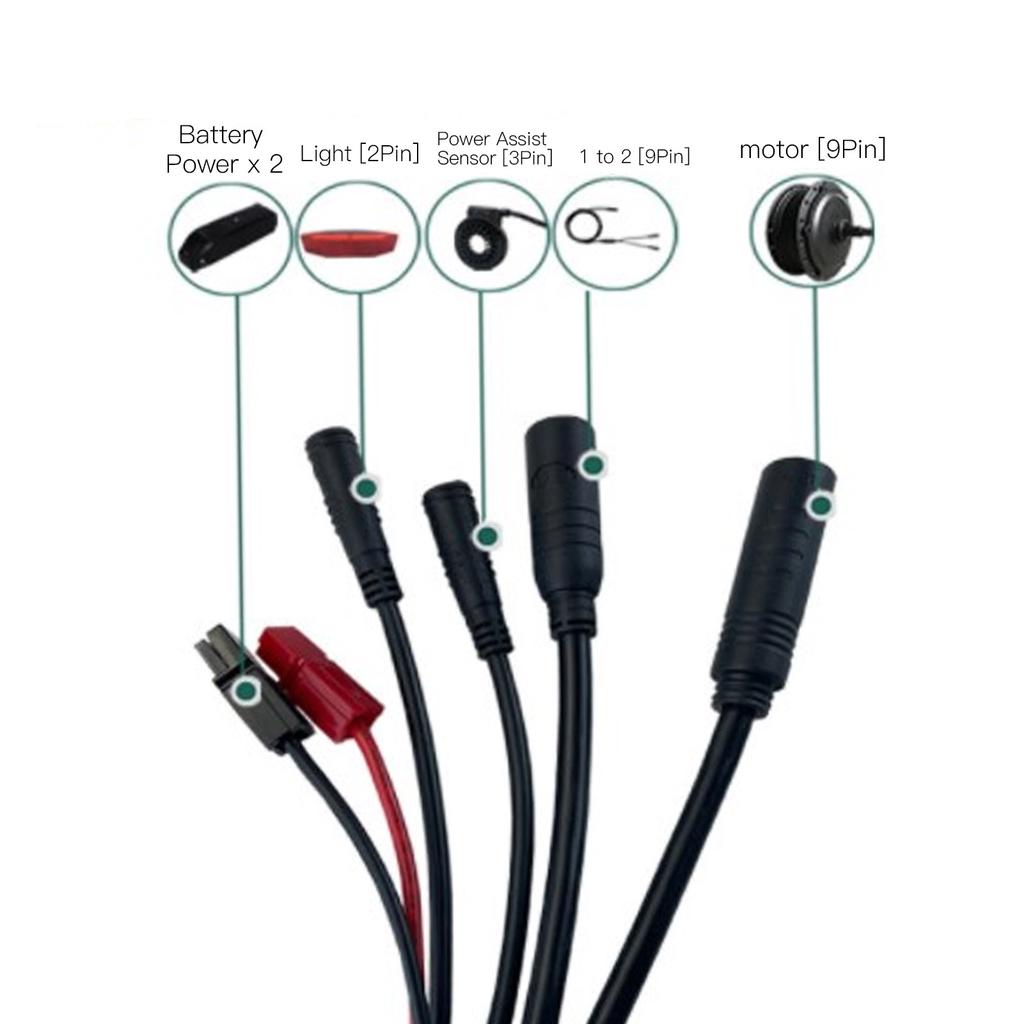

Definizione della linea di controllo:
1. Cavo singolo rosso e nero: Cavo di alimentazione
2. Filo singolo nero grande (9 pin): Filo motore
3. Filo singolo nero (9 pin): Cavo 1T2
4. Filo singolo nero (3pin): Cavo del sensore di assistenza all'alimentazione
5. Filo singolo nero (2pin): Filo leggero

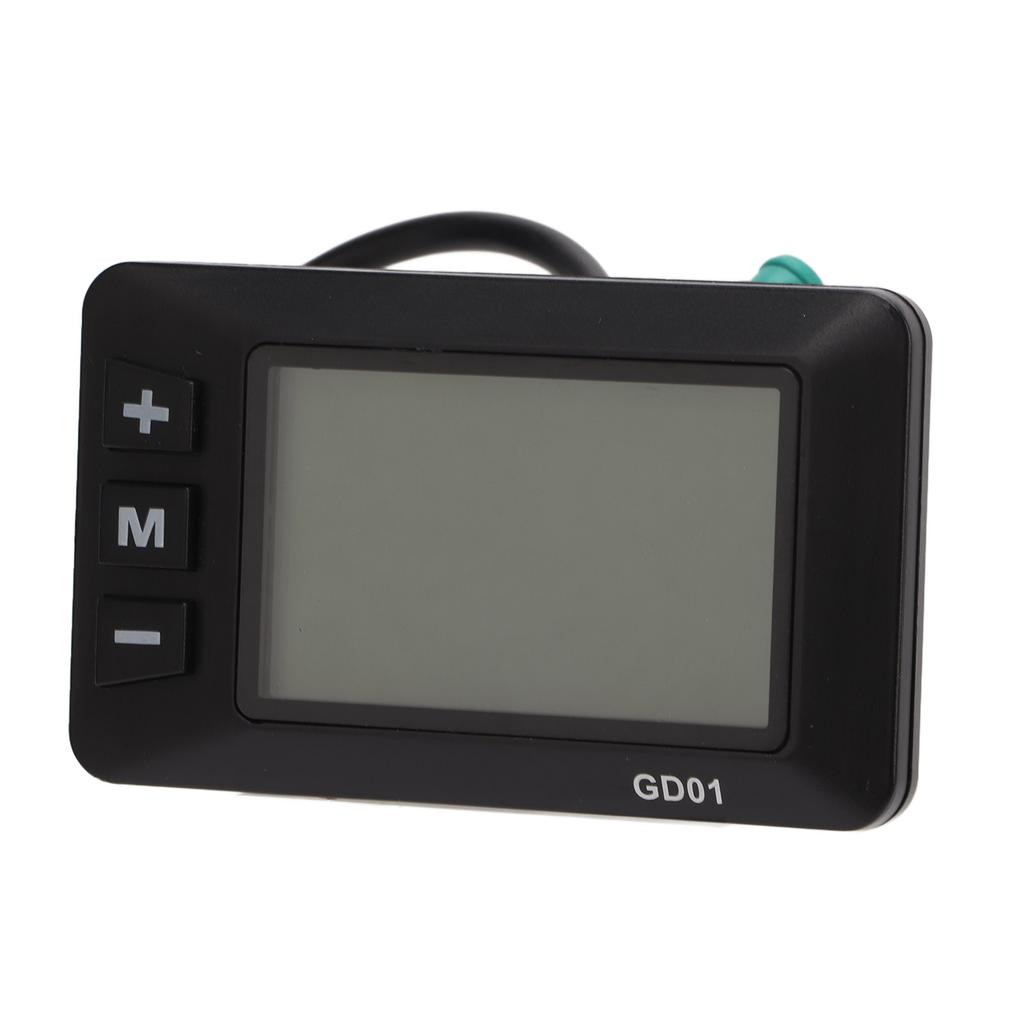

Descrizione Funzioni Pannello GD01:
1. Adotta un protocollo di comunicazione bidirezionale
2. Visualizzazione della velocità in tempo reale
3. Visualizzazione chilometri / miglia
4. Display di potenza intelligente
5. Controllo fari
6. Regolazione della luminosità della retroilluminazione a 3 livelli
7. Controllo della quinta marcia
8. Visualizzazione del chilometraggio
9. Visualizzazione del codice di errore
10. Aumenta la modalità di implementazione 6 km / h
11. Impostazione dei parametri
Come usare:
Descrizione del controller:L'interfaccia di definizione del colore della linea sul controller può realizzare la funzione collegando la presa degli accessori. Per l'operazione specifica, fare riferimento allo schema elettrico e alle istruzioni.Istruzioni per l'uso del pannello GD01:Fissare la parte del display LCD e il pulsante dello strumento sul manubrio del veicolo elettrico e regolare l'angolazione di visione appropriata. Quando il veicolo è spento, collegare il connettore dello strumento con il connettore corrispondente del controller. Accendere l'alimentazione, il veicolo elettrico e lo strumento entrano nello stato di funzionamento normale e l'installazione dello strumento è completata. Quando lo strumento viene spento, tenere premuto il tasto M per 3 secondi, lo strumento visualizzerà completamente e inizierà a funzionare, e accendere l'alimentazione del controller.;Tenere premuto il tasto M per 3 secondi con l'alimentazione accesa, l'alimentazione dello strumento verrà spenta e l'alimentazione del controller verrà spenta. Se non si guida per 10 minuti(l'ora può essere impostata dall'utente)e non si opera lo strumento, lo strumento spegnerà automaticamente l'alimentazione. Nello stato di spegnimento, il consumo energetico dello strumento e del controller è 0.

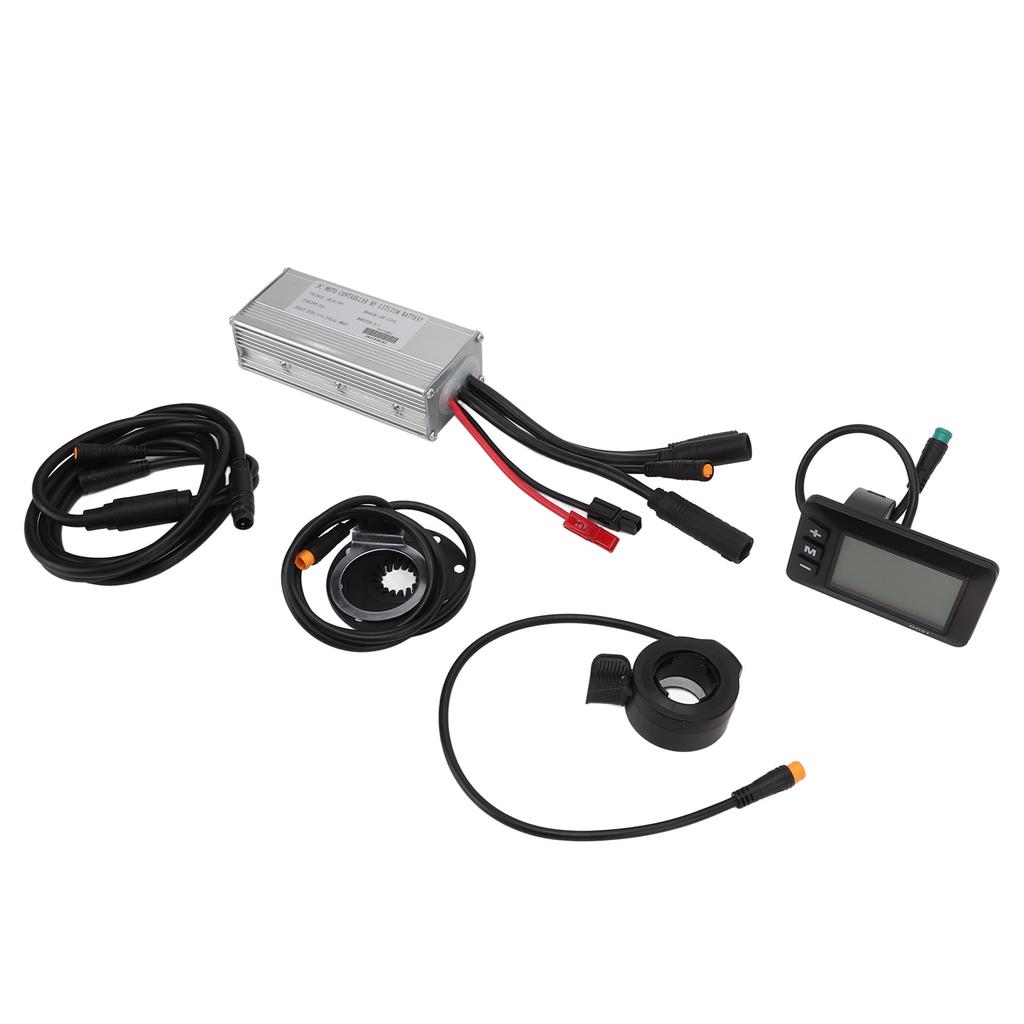

Elenco dei pacchetti:
1 x Controller
1 x pannello
1 quadrante dell'acceleratore
1 x sensore di Boost
1 x Istruzioni per il cablaggio del controller
1 x 1T2 Cavo di collegamento
Avviso:
1. Nota che il kit di modifica deve essere completamente impermeabile.2. Il controller non è dotato di un cavo del freno e non ha una funzione di spegnimento del freno.
